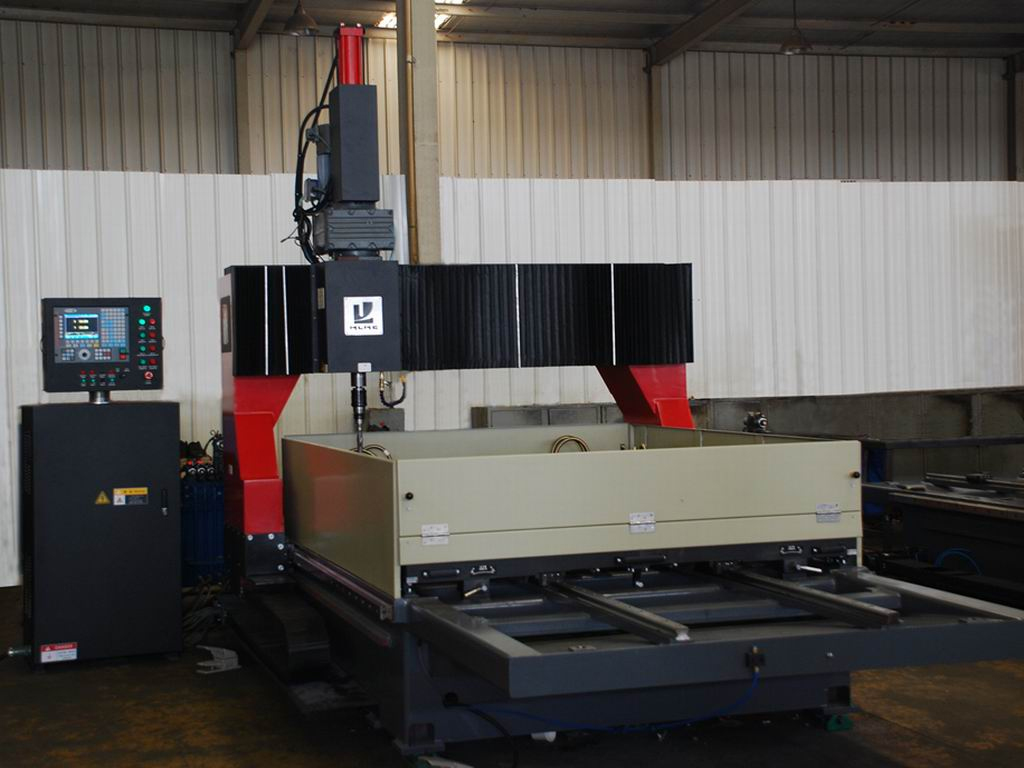

ZK5550(B)系列數控平面鉆床
詳細介紹 +
U肋板單元生產線
所屬分類：
橋梁系列
全國熱線：0510-85388111
U肋板單元生產線
產品介紹

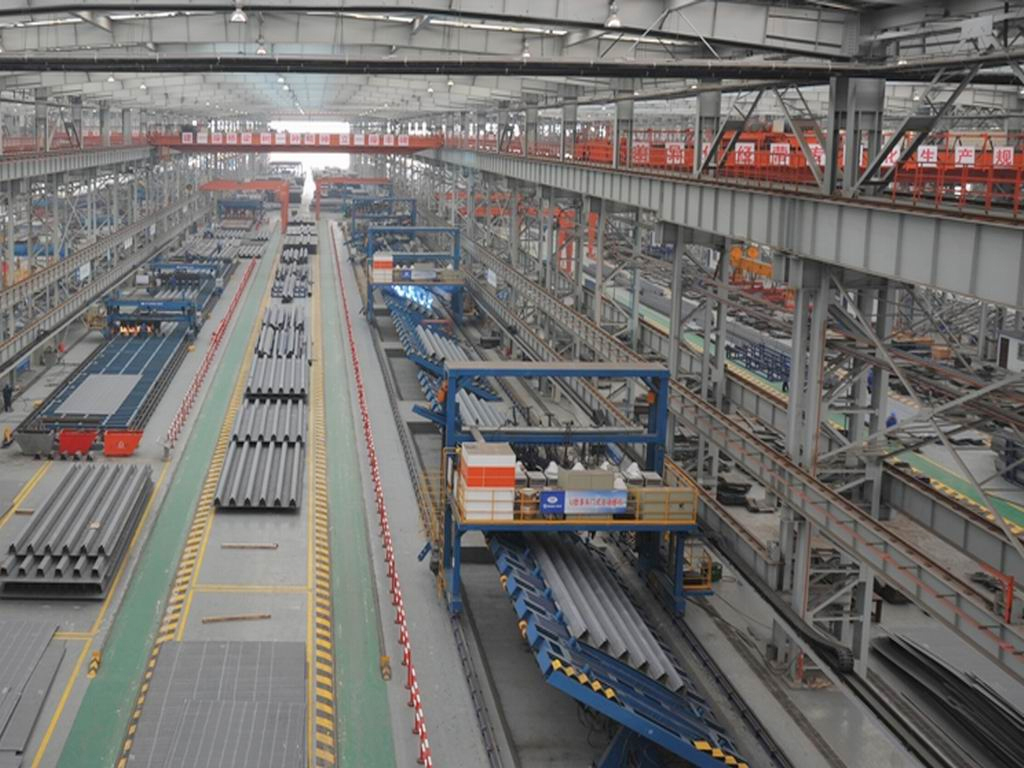

本生產線是一種高效大批量生產橋梁U肋板單元的專用生產線，在生產線上配有底板對齊裝配胎裝、U肋端口栓孔精確定位裝置、移動式U肋裝配機、搖擺式反變形焊接胎、五頭雙絲U肋龍門焊接機、U肋板單元機械滾壓矯正機。
1)、底板對齊裝配胎裝、U肋端口栓孔精確定位裝置、移動式U肋裝配機、搖擺式反變形焊接胎、五頭雙絲U肋龍門焊接機、U肋板單元機械滾壓矯正機實現了U肋組立、焊接、矯正過程的自動化。
U肋通過U肋安裝機配合自動點焊安裝于單板上，U肋焊接對多根U肋進行船形自動焊接，通過正反兩次傾斜船形焊接即可完成整個焊接任務，進由U肋板單元矯正機對U肋進行一次矯正。大大提高車間生產效率，降低了勞動強度。
2)、裝配線配有兩臺U肋安裝機，四個U肋安裝區。
3)、焊接線配有八臺搖擺式反變形焊接胎夾具，四臺5頭U肋雙絲氣體保護焊接機。
4)、氣保焊機電流、電壓集中控制，每個焊機又設有微調功能。
5)、CO2氣體集中供氣統一管理。
6)、焊接時采用自動跟蹤焊接，具有多把焊槍同時引、熄弧等功能。
7) 、為保護工人身體健康設有焊煙除塵器集中對多頭焊槍除塵。
8)、焊后板單元通過機械矯正，減少大量火焰烘烤。
U肋板單元生產線設備清單
1.底板對齊裝配胎架
2.U肋端口栓孔精確定位裝置
3.移動式U肋裝配機
4.可調式液壓反變形胎架
5.十頭雙絲U肋龍門焊接機
6.十頭雙絲U肋龍門焊接機
注:具體設備配置可按客戶需要配置。
